GYB-99I氧化锆氧量分析仪
使用、校正、参数设定使用说明
1.1 氧化锆氧量仪的操作
经过检查后确认检测器和变送器安装接线准确可靠,且无遗漏的情况下,可将二次表的电源接通。通过键将测量显示切换至温度显示值。此时,温度随着加热的进行将上升,上升至700℃(本机恒温点设定值),整个时间约需要15—20 分钟之间,此时间是指探头处在室温状况下(无基础温度)加至700℃约所需时间。如探头安装在运行中的锅炉上,此时间将视烟道内的温度不同而不定。在探头尚未加热至700℃时,此时,查看氧量测量值是无意义的。待温度显示至700℃时,稳定一段时间后,可通过键切换至氧量显示值,并可查看锆池在700℃时输出的氧电势值,仪器投入正常运行。如热偶故障或热偶接线不可靠,温度显示停格在1372℃上,此时即处于断偶保护,加热停止。如热电偶极性接错,仪表开启后即蜂鸣器鸣响报警,仪器处于报警状态,需断电检查、更正接线后,再送电重新启动。 1.2 仪器在出厂时,校正参数“”(本底电势补偿值)、“ ”(斜率修正值)均设置在理想状况(E0=0,O2-K 为1.000)。本仪表可以在实验室校正,也可现场在线校正,二者校正步骤基本相同。 1.3 为使校正正常进行,重复强调如下参数的定义: “ ”:本底电势(或零位电势),在空气或高氧值气氛下测量氧量时氧化锆输出电势的误差值,理论上在测定空气时,氧化锆输出电势为零值(700℃条件下),校正时一般以空气作为检验标准。 “”:在低氧气氛中测量氧浓度时,氧化锆电池输出的氧电势偏离理论上的氧电势值,我们将改变输出曲线的斜率来修正至理论值。氧电势值与氧浓度呈非线性的反比关系,氧浓度越低,氧电势越高。修正低氧浓度氧电势的斜率时,我们必须选用一瓶标值范围在1%--5%的标准气体作为检验标准,从探头的标气孔抽样气进行比对检测、校正,因标准气体属高压容器危险品,运输、托运存在诸多麻烦。
1.4 校正方法 开放给用户调节用的参数有4 个,分别为(本底电势)、 (斜率)、“”(4mA 输出对应氧量%)、“ ”(20mA输出对应氧量%)。前两个参数为校正氧量用,后两个参数为输出模拟量电流对应氧量的量程设置。具体方法如下: (1)置探头在空气中,如安装在现场且锅炉在运行中,打开标气孔螺丝,按“ ”键,交替显示“,输入密码“110”,按“”键确认,显示“ ”及目前值(出厂时为0.000),可通过键调节,并可通过""键查看具体的氧值变化,使氧值调整显示为“20.60%”上,按键确认,显示下一调节值及目前值(出厂时为1.000)。 (2)把标准气体(假如选2%标准气体),通过减压阀流量计把气体流量控制在200ml--300ml/min,用硅胶管把标准气连接至探头“标气入口”处,具体结构示意见图1,调节“键且按“”键查看具体的氧值变化,使氧量显示为标准气的值,按“”键确认,显示下一调节参数“ ”及出厂值0.000%。至此,氧量的校正结束。 (3)模拟量输出电流对应氧量值的调整可根据现场实际要求来调整。一般4mA 输出时对应的氧量均为零值,可直接按“”键跳过此设置,进入“ ”(出厂时设置在20.6%)调整,通过键调整至所需值,一般电厂此参数的设置有25%、20.6%、20%、10%等,按“ ”键确认,系统返回测量状态,设置、校正完毕。如要再次调整,请重复上述过程。

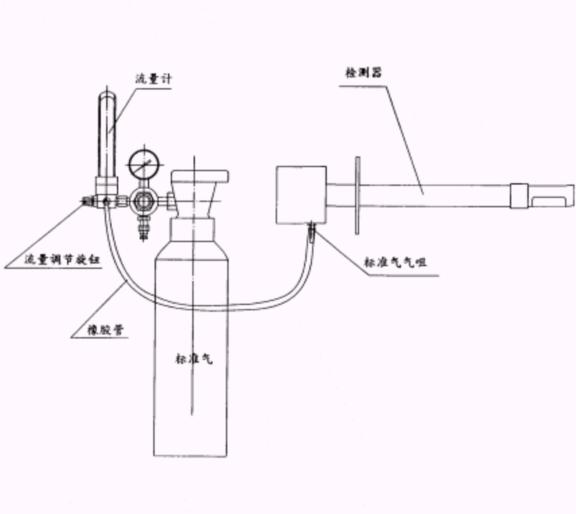

图1
|
