GYJ-02A便携式烟气氧量检测仪  返 回

GYJ-O2A

便携式烟气氧量检测仪

上海长春自控工程有限公司

http://www.021changchun.com

GYJ-O2A氧量检测仪使用说明

简述

GYJ-O2A氧量检测仪是一台由电池供电的便携式氧量检测仪,它基于电化学传感器的测量原理,采用进口高性能的电化学氧量传感器,结合单片机技术开发的氧值计算、显示,可用于空分制氧、建材、化工过程、燃烧系统的烟气氧量的移动检测,也可用于电子电力行业保护气体、材料烧结中的保护气体中的氧含量的非在线检测,其内置的高效、低功耗取样泵,特别适合负压工艺过程中的气体取样检测。因此,GYJ-O2A氧量检测仪是各种需移动检测氧含量场合下的得心应手的工具。

技术参数

测 氧 范 围:0--25%O2

精       度:0.5% F.S

响 应 时 间: ≤10S达到90%

重复性误差:  ≤1%

环 境 温 度:  0--45

工 作 电 源: 5号碱性电池4节

工作电流<120mA(LED显示、泵开启)

工作电流<50mA(LED显示、泵关闭)

电化学氧传感器的测氧原理

被测气体经过除尘、去湿后进入传感器气室,经由渗透膜进入电解槽,使在电解液中被扩散吸收的气体在规定的氧化电位下进行电解,形成电流,根据耗用的电解电流求出其气体的浓度。其表达式如下:


S = K loge 1 ( 1-C )

S: 输出信号电流(µA)

C:空气中氧气百分比(20.9%

K:传感器特定常量

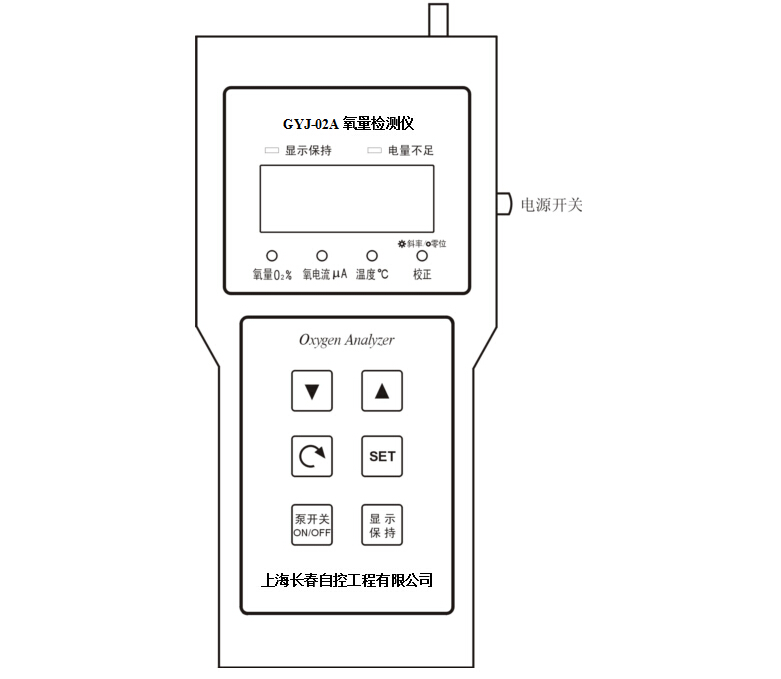

●使用操作

打开电源,通过按“”键,可循环选择:

“氧量显示”     单位 %O2↑

“氧信号显示”   单位 µA

“环境温度显示” 单位 ℃

“校正参数显示” 分零位 及斜率K值

用硅胶管把被测系统和附送的粉尘过滤器连接起来,再把粉尘过滤器的出口与仪器的“样气入口”端用硅胶管连接起来,然后启动泵,样气流入仪器的传感器气室,氧量显示随着样气中氧含量的变化而变化。由于测量是一个动态的过程,如果要求测量的的氧值保持下来,请按一下“保持”键,数值就可以固定下来,再按一下“保持” 键即可返回原来的测量状态。

●应用介绍

GYJ-O2A氧量检测仪特别适合于烟气在线氧化锆氧量检测器(氧探头)的故障判断,为误差修正提供参考,可替代标准气体对氧化锆探头进行标定。

打开氧化锆探头的“标气入口”的密封螺堵,用硅胶管连接其至粉尘过滤器入口,过滤器出口用硅胶管连接至仪器的“样气入口”处,开启仪器电源。因锅炉烟道一般均为负压,故应开启仪器泵开关,被测烟气即从氧探头的标气细管中抽出,送入仪器中的测氧传感器气室中,烟气的氧含量即从仪表中显示出来,其显示的值可与氧化锆测氧系统显示的氧量进行比对,从而找出故障及误差。

应用时应注意的事项:

⒈ 从氧化锆探头标气孔中抽取烟气检测,必须确保氧化锆氧探头内的氧化锆管的完整性及密封性完好,假如锆管已破碎或封结处老化,密封不好,那么所取样气误差极大,无意义。

⒉ 氧化锆探头安装点周围的维修人孔等必须密封完好,任何漏气因素均会导致所抽取的样气无代表意义。

⒊ 假定从氧化锆探头标气孔中取样没有代表性,如抽样显示出的氧与燃烧工作状况明显不符,可另置一根1米—1.5米的不锈钢细管,取出氧化锆探头,从氧化锆探头安装孔中插入,密封好细管与孔的缝隙,重复上述仪器的操作,便可取样测量。

●仪器的标定、校验

GYJ-O2A氧量检测仪在出厂时均在全量程测量范围内以标准气体校正,用户在使用过程中如需校正,请至少准备一种标准气体(以1%为最佳),再进行如下操作:

⒈量程低端校正:以标气为基准,打开仪器电源,按一下“”键,仪器交替显示出时,通过键输入密码“110.0”,再按一下键确认,交替显示参数和具体的值(出厂时设置为0.000)。此时,连接标准气体至仪器,流量控制在100ml/分以下,通过“”可更改的值,并可按键查看的值更改后的氧值,调节使氧值显示与标准气体的氧值相符,再按键确认,并进入下一校正参数K值的调整(量程高端,出厂时设置为1.000),量程高端的修正可以以空气为基准,操作如下:置仪器在较洁净的空气环境中,启动泵开关,使空气在传感器的气腔中流动、循环,调节键,并按键查看具体氧值,使氧量调整在20.6%,按键确认,即结束两点校正。如果现场无标准气体,可以空气为标准,只进行一点K值校正即可。

由于本公司生产的氧量检测仪选用的是进口专用高性能传感器,所以,如该仪器不是用于以“安全”作为检测目的的场合下,可以6至9个月校正一次(条件:环境温度、湿度没有显著变化的情况下)。

本公司可为用户配备各种标准气体(但因运输原因,不能承诺标准气体均能托运至用户现场),用户也可将仪器寄回本公司,公司免费为客户校正。如果使用过程中,面板上“电量不足”的LED灯亮时,提示用户机内电池将耗尽,请及时更换电池,请用4节5号碱性高性能电池为佳。更换电池时,请打开机壳背后面6枚螺钉,取出电池盒,换上新电池,盖好后盖,拧紧螺丝即可。如果在测试氧量过程中,要使测量值固定保持下来,请按一下“保持”键,氧量的测试值便被固定下来,面板上的“保持”LED亮。此时,如果要恢复到“测量”状态,请再按一下“保持”键即可。在保持、固定测量值期间,抽气泵停止运作,其他各功能键均不响应。

上海长春自控工程有限公司生产的GYJ-O2A氧量检测仪,自出售之日起,对传感器质保2年,仪器质保4年,如二年后传感器失效,本公司可以以成本价换新传感器,并免费校正。在使用过程中的任何不明之处,本公司可24小时提供技术支持。

联系热线:021-63858705 63845867

仪器装箱清单:⒈ GYJ-O2A便携式氧量检测器壹台

⒉ 粉尘过滤器2只

⒊ 硅胶管约2米

⒋ 高级铝合金仪器箱1只


本说明书中包含了最新产品的说明及技术规格。

本说明书内容及产品规格如有更改,怒不另行通知。

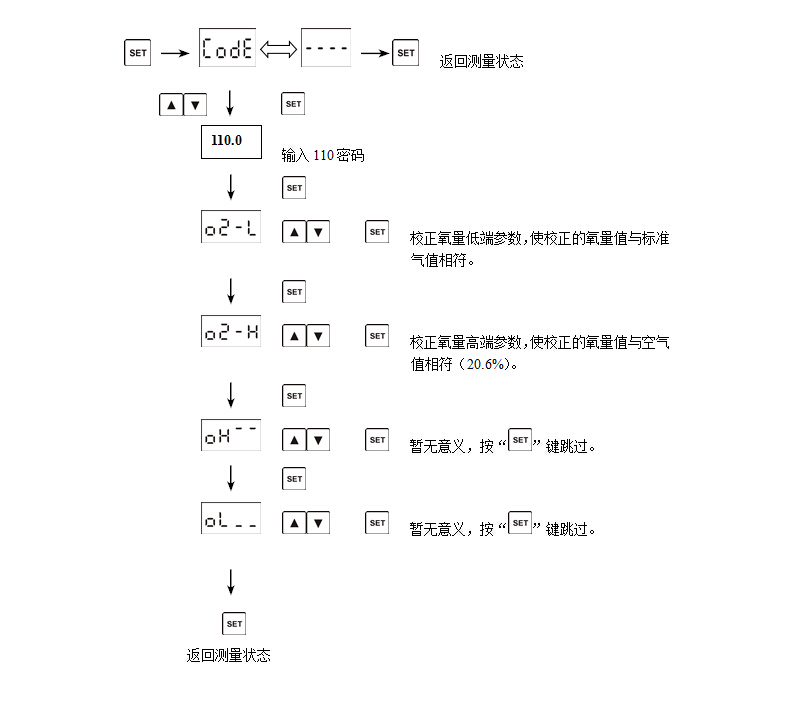

GYJ-O2A便携式

烟气氧量检测仪校正操作流程简图

样气出口


上海长春自控工程有限公司

联系地址:上海市龙吴路410弄1号    邮编:200232

联系电话:021-63845867  63858705

传    真:021-63845867

http://www.021changchun.com  电子邮箱:.net
