XXS-95型八点盘装式信号报警器 返 回 | |
XXS-95型八点盘装式
信号报警器
上海长春自控工程有限公司
一、概述和特点 《XXS-95型信号报警器》是用于监视生产过程中各种参数变化情况的自动化报警装置。当被监测参数越限时,本报警器立即会发出闪光和音响报警,引起操作人员注意,以确保生产过程安全。 《XXS-95型信号报警器》是一种盘装式结构的报警器,可广泛用于电力、化工、石油、冶金等部门。其主要特点如下: 1. 控制电路采用新型可编程器件 (PLD) 编程来实现闪光、音响报警的功能,其功能扩展灵、组合方便,真有性能价格比较高、稳定可报、体积小等优点。 2. 闪光显示屏采用 LED发光体组成的光字牌,使用寿命长,构成的发光体视窗有多种颜色供用户选用。 3. 采用八点报警器为独立报警模块,用多台XXS-95型信号报警器并接扩充容量。 4.《XXS-95型信号报警器》和《XXS-02》或《JBJ-Ⅱ》型闪光报警器的操作、引线、外形一致,便于替换,是《XXS-02》闪光报警器的更新换代产品。
二、技术指标 1. 输入信号:.常开常闭接点任意选择。接点电阻(内阻)小于1.5 KΩ以下,均可正常工作。 2. 光字牌: 2.1.采用 LED发光体,有红、绿、黄颜色供用户选用。 2.2.每块光字牌功耗小于2.5W 2.3.每个发光体尺寸:32 mm×24mm 3. 现场触点电压(由报警器提供——AP线):12VDC、电流15mA 4. 操作控制按钮: 4.1.“试验”、“确认”两按钮控制; 4.2.“试验”、“确认”、“复位”、“消音”四按钮控制。 以上两种控制形式供用户选择。 5. 音响报警:提供一对有源(触点负载220VAC/3A)或无源报警音响触点。 6. 报警信号分辨率<0.1ms , 报警信号响应时间<30 ms 7. 工作电源:220VAC±10% (50~60Hz工作正常)。也可以用直流+12V供电。整机功耗25W(铃除外)。 8. 工作温度范圈:-10℃ ~55℃
三、XXS-95型报警器结构和安装方法 1.结构:

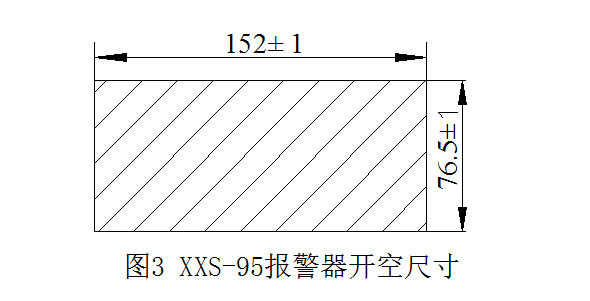

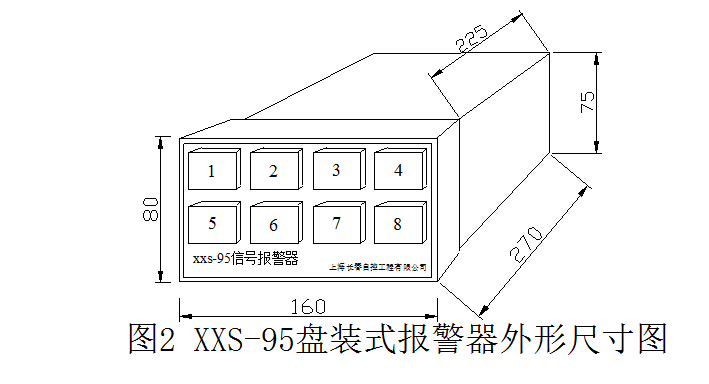

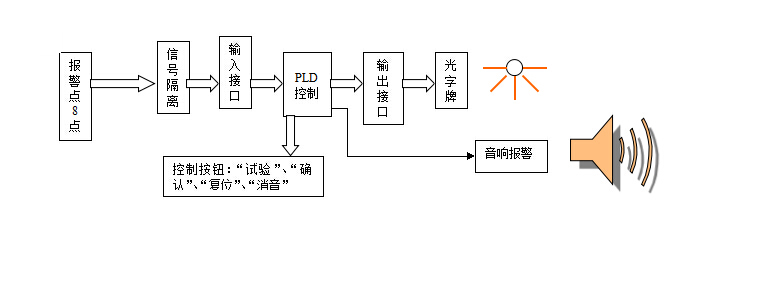

图1 XXS-95八点盘装式信号报警器控制原理图 1.2.XXS-95八点盘装式信号报警器外型结构 图2为XXS-95八点盘装式信号报警器外型尺寸图 图3为XXS-95八点盘装式信号报警器,盘上安装的开孔尺寸图

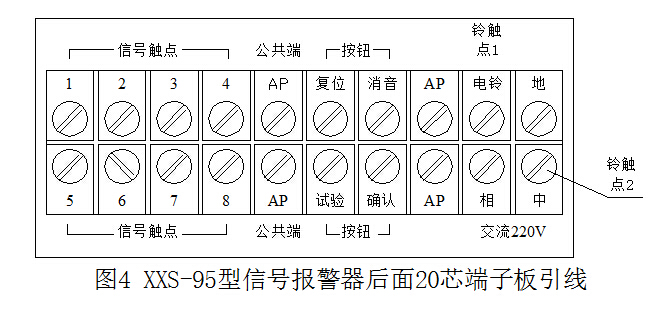

2. XXS-95八点盘装式信号报警器的安装 2.1.安装接线图: XXS-95八点盘装式信号报警器背面为接线端子,接线端子为20个端子组成的端子板见图4。

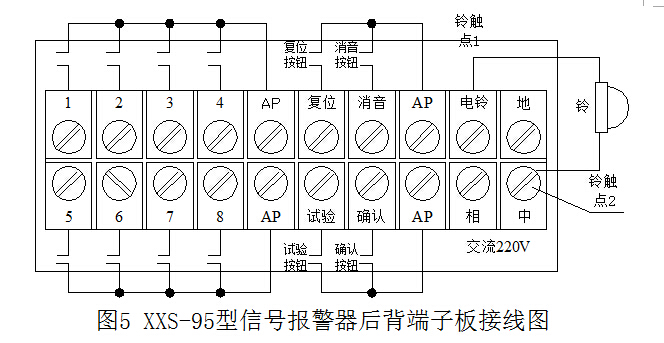

2.2.输入信号的安装 每个报警点, 可以根据常开、常闭接点进行混合选择, 选择方法只要将报警器电路板拉出拨动“常开”、“常闭”跨接线即可。 输入信号接线:8个输入信号分别连接AP(如AP与信号1、信号2……信号8分别连接),见图5。 2.3.功能按钮的接线:每个功能按钮分别连接AP,如图5。 2.4.铃的接线:电铃接于端子排的“铃触点1”、“铃触点2”之间(电铃用户自配),见图5。
四、XXS-95信号报警器的使用 1. 试验按钮:当按住试验按钮不释放时,光字牌闪光,音响铃声响。释放该按钮, 即恢复接受报警点的闪光音响报警。在按下试验按钮未释放时,仍接受并记忆信号触点的报警状态, 因此任何时刻均可进行试验, 且不丢失信号报警点的闪光音响报警。 2. 确认按钮:当按动一下确认按钮, 对已发生的报警信号由闪光音响报警状态变为平光 ( 常亮 ) 且音响消失, 这时报警器仍可接受新的信号接点的报警。

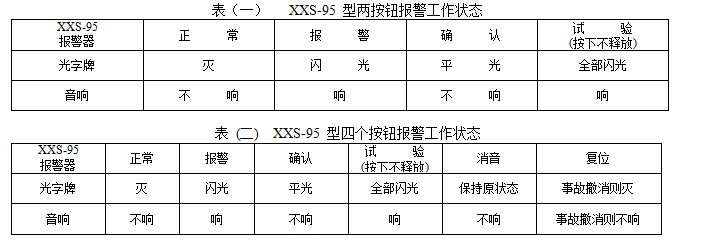

3. 试验、确认、消音、复位按钮和报警信号到来时的报警器的状态见表 ( 一 ) 和 ( 二 ), 图 8所示为报警器控制原理图。
1.微机信号报警器的“试验”按钮是用来进行整机的全功能检查,检查显示、音响、程序的执行是否正常。 2.如出现某报警点不正常,而其他报警点均正常时,则应从输入插座上对应该报警点查起,对该报警点的信号隔离器到输入接口和输出接口、直至发光体进行检查。 3.XXS-95型八点报警器的集成元器件,用户可以利用备件更换故障块。 4.交流电元220V的相线、中线不能接错,多台并用,必须用同一供电。
|
